Инструкция по настройке контроллера CAREL MPX ZERO

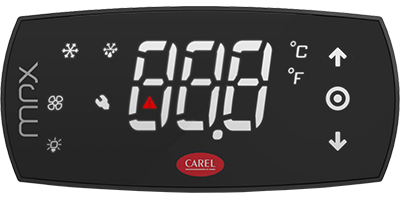

Терминал

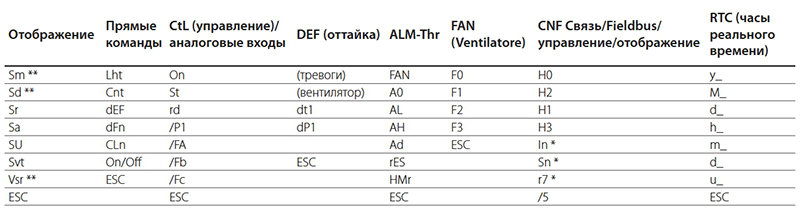

Пользовательский терминал обеспечивает доступ только к параметрам базовой конфигурации, таким как прямые функции и активные аварийные сигналы без защиты паролем или, с защитой паролем, к настройке устройства. Для более подробной настройки используйте приложение CAREL Applica.

Для входа в режим программирования нажмите PRG, на дисплее отобразится Loc (дисплей заблокирован), на главном экране удерживайте PRG в течение 3 с, пока дисплей не будет разблокирован «---», введите пароль 33.



* - только расширенная версия.

** - параметры, недоступные в Стандартной версии.

Приложение Applica

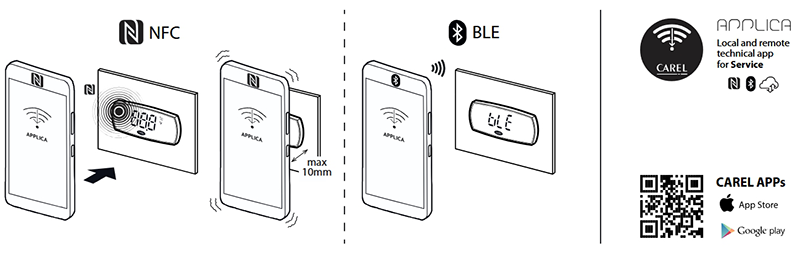

Приложение «APPLICA» можно использовать для настройки контроллера с мобильного устройства (смартфона, планшета), через NFC (Near Field Communication, только устройства Android) или Bluetooth.

Процедура (изменение параметров):

• загрузите приложение CAREL Applica, доступное в Google Play Store и Apple Store;
• (на мобильном устройстве) включить связь NFC и/или Bluetooth* и мобильные данные;
• открыть Приложение;
• при использовании связи NFC переместите устройство на расстояние менее 10 мм от пользовательского терминала, чтобы распознать модель и прошивку;
• выберите профиль доступа и введите требуемый пароль**;
• установить необходимые параметры;
• снова поднесите мобильное устройство к пользовательскому терминалу, чтобы загрузить параметры конфигурации.

* для некоторых устройств Android может потребоваться включение геолокации, чтобы просмотреть список Bluetooth-устройств поблизости.

** предварительно назначен изготовителем агрегата, чтобы техническое обслуживание разрешалось только авторизованным специалистам по обслуживанию.

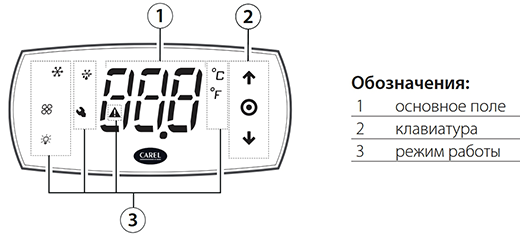

Дисплей

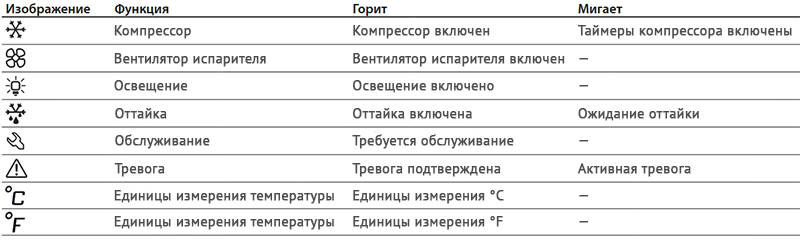

Иконки предоставляют информацию о работе устройства и/или активации определенных функций, как показано в таблице.



Кнопки

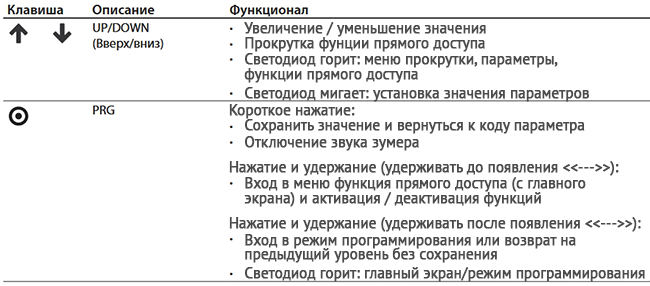

Для навигации по дереву меню используйте следующие кнопки:

• UP и DOWN для навигации по меню и установки значений;
• PRG для входа в пункты меню и сохранения сделанных изменений;
• PRG (3 сек.) для выбора пункта меню или ESC для возврата к предыдущей ветке;

Примечание: при прокрутке клавиша активна только если горит подсветка.

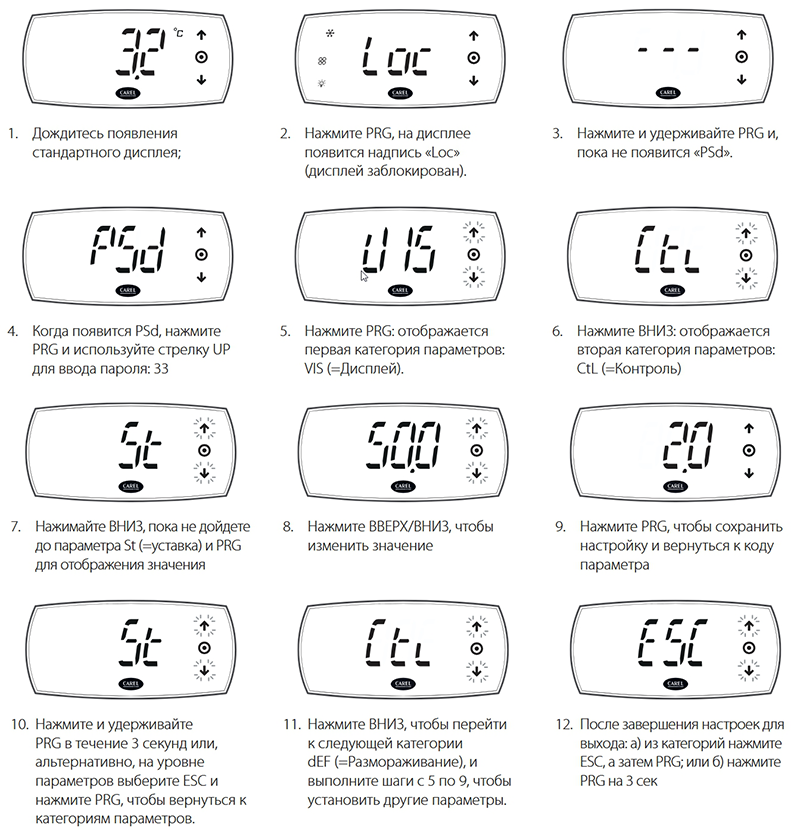

Пример настройки параметра St (уставка):

Примечание: если ни одна кнопка не будет нажата, примерно через 1 минуту терминал автоматически вернется к стандартному дисплею.

Для настройки желаемой температуры:

• Нажмите и удерживайте кнопку PRG до появления PSd;
• Введите пароль (по умолчанию 33);
• Выберите категорию CtL;
• Кнопками UP/DOWN выберите параметр St;
• Измените значение кнопками UP/DOWN;
• Подтвердите выбор, нажав PRG.

Сброс настроек с помощью терминала:

• Выключить;
• Как только на экране появится версия ПО (например, r 1.3) нажать и держать кнопку PRG, пока на дисплее не появится 0;
• Нажать кнопку PRG для подтверждения сброса<./li>

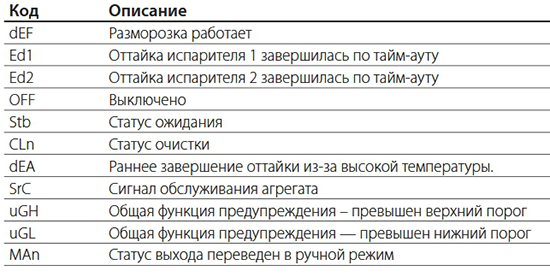

Сигналы

Сигналы — это сообщения, отображаемые на дисплее для уведомления пользователя о выполняемых процедурах управления (например, оттайка) или для подтверждения ввода с клавиатуры.

Тревоги

Активные сигналы тревоги сигнализируются звуковым сигналом и миганием значка ТРЕВОГА. Нажатие любой кнопки отключает звуковой сигнал и отображает код тревоги, чередующийся со значением, отображаемым на дисплее. Активация тревоги записывается в журнал тревог.

Если сигнал тревоги сбрасывается автоматически, значок ТРЕВОГА гаснет, код сигнала тревоги удаляется из списка, а событие сброса сигнала тревоги записывается в журнал сигналов тревоги.

Процедура (подтверждение тревоги):

• Нажмите любую кнопку: зуммер отключится, на дисплее отобразится код тревоги;;
• Прокрутите меню, чтобы перейти к разделу со списком тревог;
• По завершении нажмите ESC, а затем PRG для выхода.

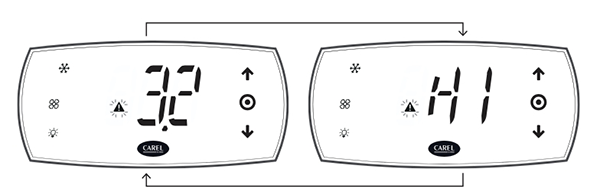

Пример: Отображение тревоги HI

Журнал тревог можно удалить через APPLICA на смартфоне с подключением BLE, используя специальную функцию на странице тревог (требуется доступ науровне «Сервис»).

Примечание: удаление журнала тревог является необратимым.

Отображение журнала тревог

Журнал тревог можно отобразить через приложение APPLICA с подключением Bluetooth или через пользовательский интерфейс.

• Нажимайте PRG до тех пор, пока на дисплее не появится ---;
• Снова нажимайте PRG, пока на дисплее не появится: PSD;
• Введите Пароль 33;
• Нажимайте ВВЕРХ/ВНИЗ, пока не дойдете до категории ALM; подтвердите, нажав PRG;
• Нажимайте ВВЕРХ/ВНИЗ до тех пор, пока не отобразится HSt: откроется подменю, в котором кнопки ВВЕРХ и ВНИЗ можно использовать для прокрутки аварийных сигналов от HS0 до HS9;
• Выберите сигнал тревоги, нажав PRG, и отобразите код, дату, время, минуты и продолжительность (если сброшено);
• Нажмите ESC один или несколько раз, чтобы вернуться к стандартному дисплею.

Пример: «HI» -> «y18» -> «m11» -> «d20» -> «h17» -> «m23» -> «65» указывает на то, что сигнал тревоги HI (сигнал высокой температуры) произошел 20.11.2018 в 17:23 и длился 65 минут.

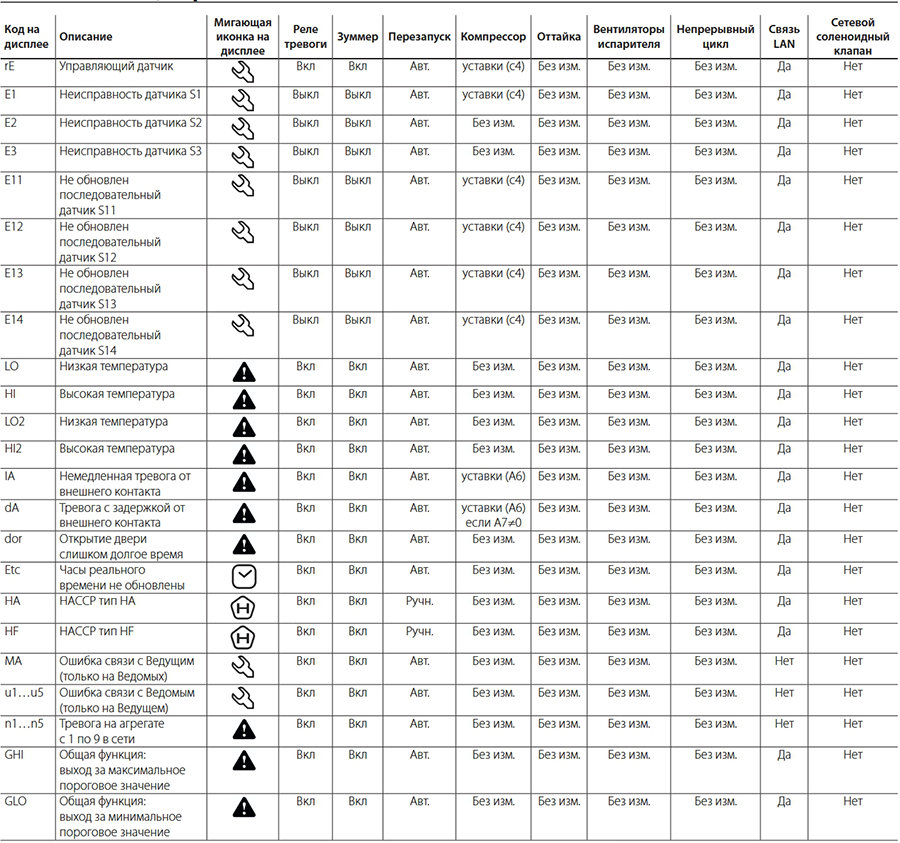

Таблица тревог
